接下来我们使用两个设备来给大家说明，在VSPY中如何制作错误帧，

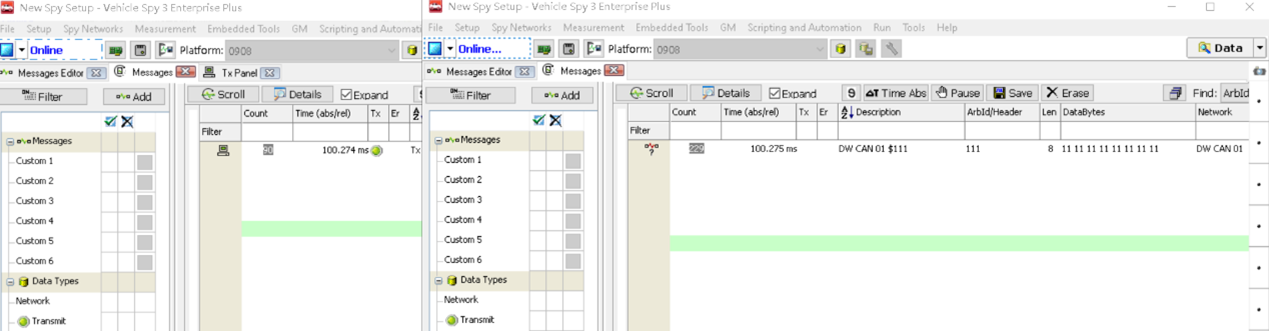

首先，这两个设备中，一个是作为发送端，一个是作为接收端，所以我们需要在Message Editor中创建一个报文去进行发送测试，我们创建一个ID为111的报文去进行发送，周期设置为100ms，如下图，左侧是作为发送节点，右侧作为接收节点

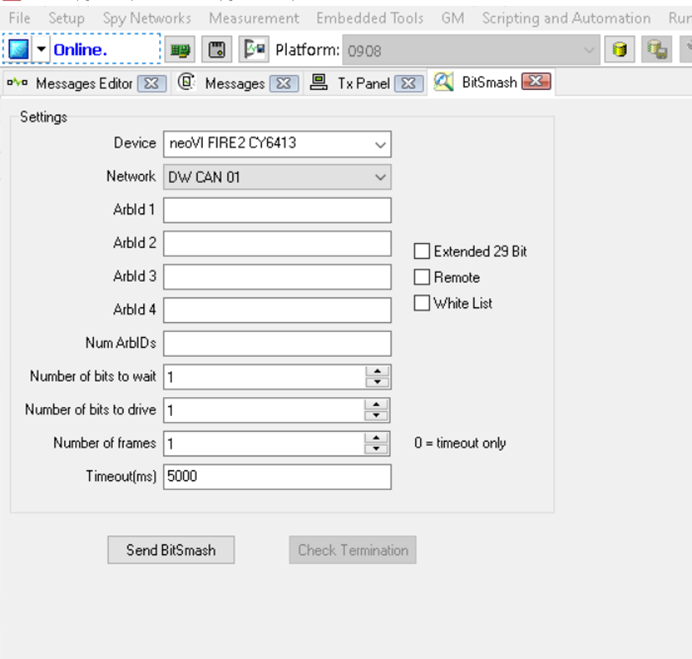

然后我们来到BitSmash界面，这里制作错误帧的是我们的CAN工具FIRE2设备，我们在运行的时候能看到BitSmash显示的默认内容是这样的，注意，这边是online运行时候才能对相关设备进行识别

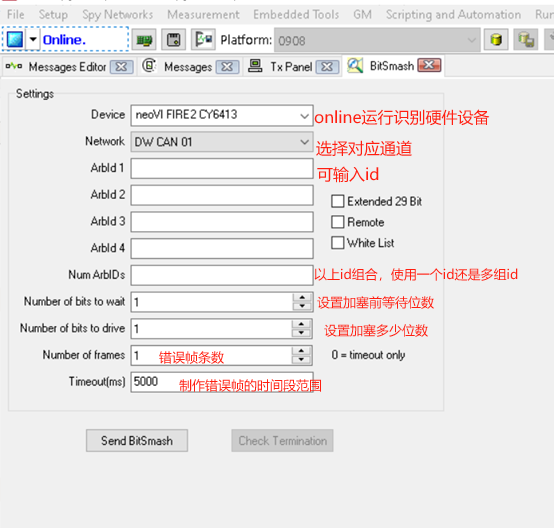

这里先对这个界面的功能进行简单的解释，首先是识别硬件设备FIRE2和对应的序列号，然后是选择对应的通道，接下来是一些ID的输入，当然，输入id前我们需要在下面的Num ArbIDs进行输入，我们需要使用哪几个id来制作错误帧的，我这边是使用的id为111，所以，Num ArbIDs这边我也输入的是1

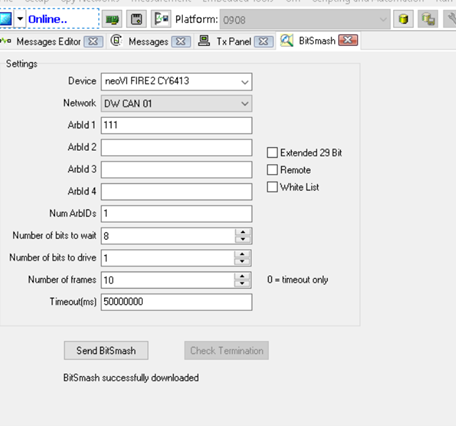

接下来是VSPY产生错误帧的设置，我们在Number of bits to wait（等待多少位数）这边输入比较大点的值，比如8，下面的Number of bits to drive这个含义是加塞多少个数据位 可以使用默认，然后就是下面的Number of frames输入制作错误报文的数量，比如如下设置，我们把报文的Number of frames设置为10，可以把Timeout时间延时设置的大点，这个和错误帧的制作是相关的，只会在这个时间段以内制作错误帧，超出这个时间范围将停止产生错误帧。
点击Send BitSmash执行起来是这样的，以接收端为参考
红色框里面是我们制作的错误帧，下面是主动错误清除错误复位的错误帧，所以总共加起来是20帧错误帧，由BitSmash制作的是10帧连续的错误帧，这个错误帧设置最大是只能设置为255条错误，因为大于255会导致总线关闭，这就是关于VSPY中BitSmash的使用
