RAD-Jupiter

车载以太网(100/1000BASE-T1)多功能7端口管理型交换机
产品手册 (pdf)
如果进行车载以太网研发，交换机将是台架上重要的工具。在简单应用场景，如基于MAC地址端口到端口地转发100BASE-T1报文，英特佩斯的RAD-Pluto能够满足需求并且提供CAN、LIN总线接口。但是如果应用场景涉及AVB/TSN，你需要支持相关协议的管理型交换机。

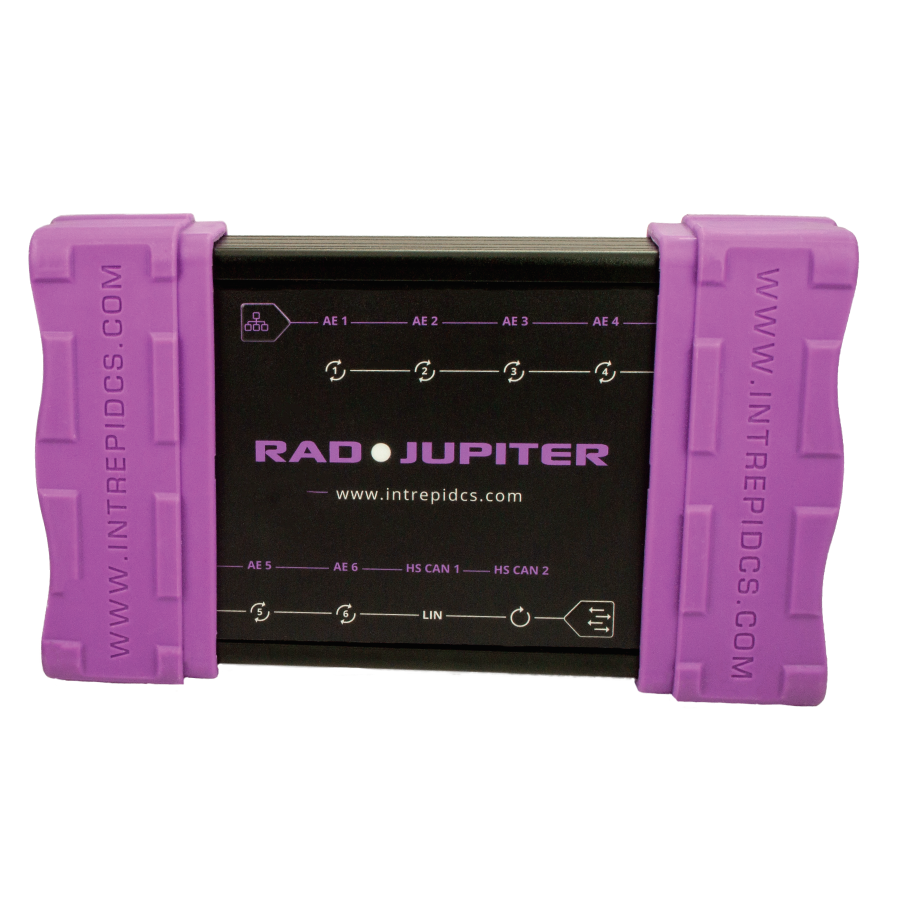

英特佩斯的RAD-Jupiter是专为台架和车载网络开发而设计的7端口多功能管理型交换机。除了具有以太网功能，它还集成了ValueCAN4系列工具中许多关键的CAN，LIN和脚本功能。

特性

  • 带有可选千兆位PHY的7端口交换机
  • 嵌入式 AVB/TSN 协议栈
  • 用于脚本和嵌入式C应用程序的嵌入式处理器
  • 支持网络安全应用的英特佩斯安全模块
  • 8个双模LED用于显示网络状态和设备配置
  • 带有防震护套的坚固铝制外壳
  • 灵活的供电选择 (DB9/USB-C/桶形插座)
  • 支持现场升级固件

网络规格

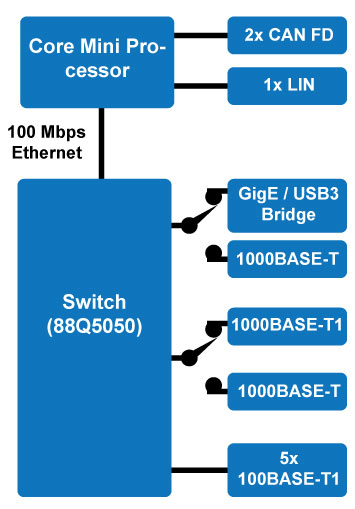

  • 7端口交换机：
    • 5x 100BASE-T1 ports
    • 1x 1000BASE-T 或 1000BASE-T1 port
    • 1x 1000BASE-T 或 USB/GigE bridge
  • 2路具有可编程终端电阻的CAN FD通道
  • 1路LIN通道
交换机协议和特性

  • AVB/TSN
    • 802.1Qav–时间敏感流的转发和列队控制协议（FQTSS）
    • 802.1AS–广义精确时钟同步协议（gPTP）
    • 802.1Qbv – 增强的流量调度协议 (时间感知整形器(TAS)将在未来版本中实现)
    • 静态流预留协议
  • 支持4096个 VLAN的IEEE 802.1Q标签
  • 端口镜像
  • 入口流量限制和速率限制
  • 三态内容寻址存储器(TCAM)

AVB/TSN 用例

  • 支持静态流的AVB兼容网桥
  • AVB/TSN网络敏感性分析(插入延迟或切换跳；为更多的BE和流量添加ECU)

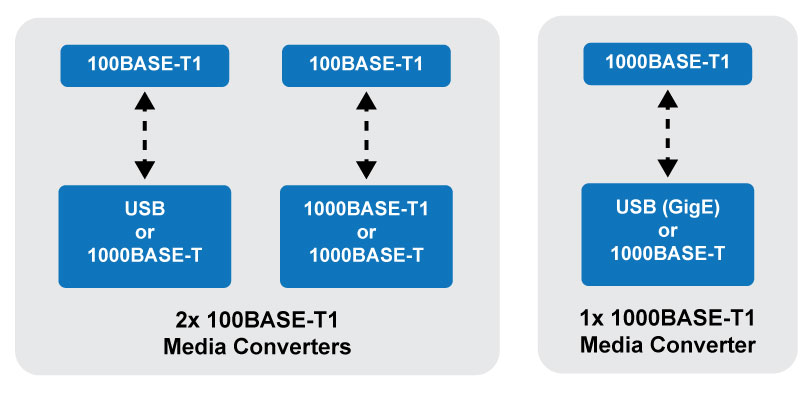

媒介转换器
涵盖多种基带传输！100BASE-T1，1000BASE-T1，1000BASE-T以及USB/GigE Bridge。
用作媒介转换器时操作简单，只需在任意2个端口之间设置双向端口转发即可。
RAD-Jupiter可以配置为2个100BASE-T1转换器或1个1000BASE-T1转换器，并且剩余端口仍可使用！

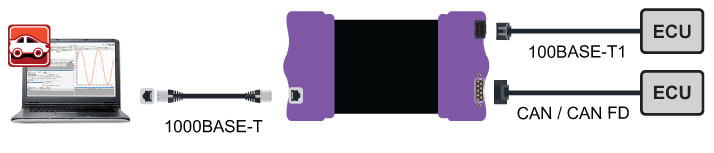

网关应用
除了为PC提供网络接口外，还支持对RAD-Jupiter中的嵌入式处理器进行编程，以运行诸如网络网关之类的实时应用程序。可以在Vehicle Spy的Function Blocks或C Code中编程应用程序，编译后在嵌入式处理器上运行。
Vehicle Spy 以太网应用
尽管RAD-Jupiter不能用作车载以太网网络分流器（Automotive Ethernet Active Tap），但这并不能阻止它使用Vehicle Spy中许多以太网应用程序中的功能。

  • 作为AVB发现、枚举、连接管理和控制（AVDECC）控制器
  • SOME I/P发现，订阅，和远程过程调用（RPC）
  • DoIP
  • 基于图形界面构建网关

设备规格

  • 电源输入：工作电压 4.5V – 40V
  • 温度范围：-40°C 至 85°C
  • 一年有限保修
  • 完全隔离的USB，配备 Microsoft认证的USB 驱动程序
  • 尺寸：3.98×11.22×18.65cm（1.56″x 4.42″ x7.34″）
  • 重量：595g（1.31 lb）
