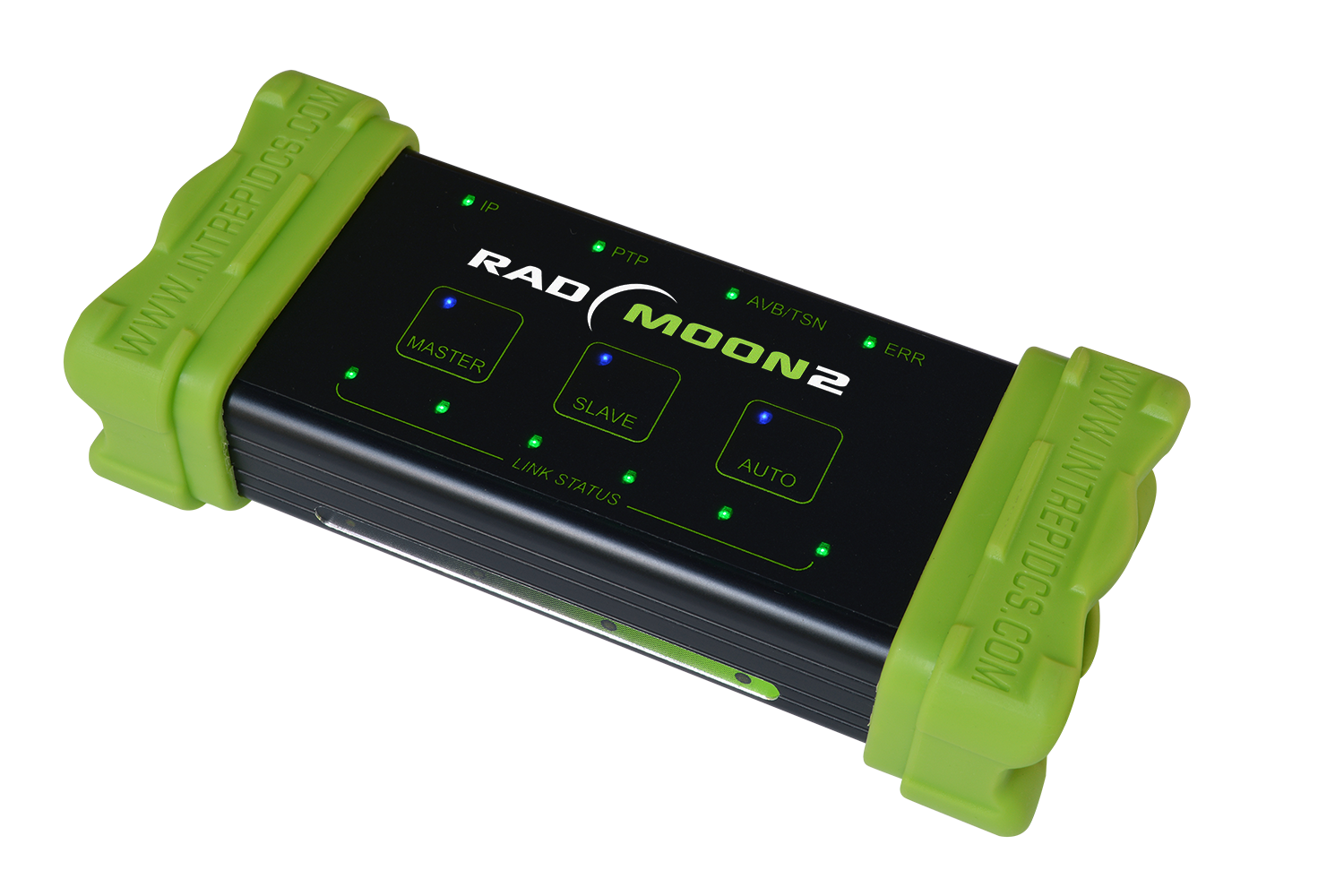

RAD-Moon 2

100/1000BASE-T1媒介转换器

概述
产品手册 (PDF)
英特佩斯的RAD-Moon 2是用于汽车以太网的最先进的以太网媒介转换器。使用RAD-Moon 2，用户可以将100BASE-T1以太网转换为100BASE-TX或将1000BASE-T1转换为1000BASE-TX。这对于将PC连接到100/1000BASE-T1主机或交换机很有用。
RAD-Moon 2小巧且外壳坚固，携带方便，非常适合放在于笔记本电脑包中。
功能特性

  • 通过Marvell 88Q2112 PHY的100/1000BASE-T1
  • 带有LED灯的可编程标签，可显示PHY和网络状态
  • 按钮开关允许在100BASE-T1和1000BASE-T1之间切换，并选择主机，从机或自动PHY配置
  • 使用专门为1000BASE-T1设计的TE MATEnet连接器
  • 支持以条形图查看通道状态
  • 与车载电源兼容的4.5-40V功率范围
  • 坚固的USB Type-C连接器用于供电，支持配置和PHY寄存器监控
  • 支持物理层测试和调试，包括数据包生成器、电缆测试器、CRC错误计数器、链路和信号质量测量
RAD- Moon

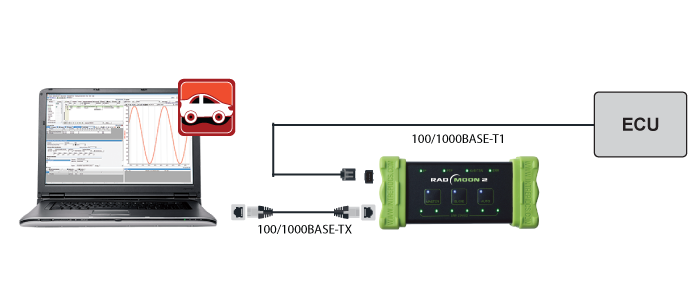

Using the RAD-Moon 2 as a media converter.
RAD-Moon Connection Diagram

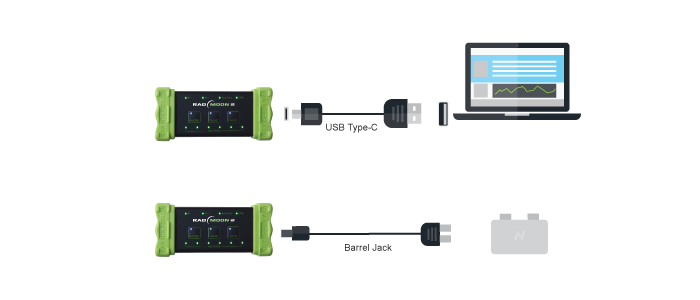

RAD-Moon 2 powered from USB Type-C or Barrel Jack.
RAD-Moon Connection Diagram
