RAD-SuperMoon

100/1000BASE-T1媒质转换器、动态探测和AVB/TSN模拟器
概述
产品手册 (PDF)
英特佩斯的RAD-SuperMoon是车载以太网应用中最先进的介质转换器。
通过RAD-SuperMoon,你可以将100/1OOOBASE-T1车载以太网转换为标准10/100/1000以太网，可用于连接PC和100/1OOOBASE-T1主机或交换机。
RAD-SuperMoon使用USB3.0进行AVB/TSN端点仿真（发声器或监听器）。两个RAD-SuperMoons可以成对使用实现active tap功能。
RAD- Moon

特性

  • 100/1000BASE-T1物理层基千Marvell 88Q2112 PHY
  • 可显示物理层和网络状态的可编程LED薄膜标签
  • 薄膜开关可切换100BASE-T1和1OOOBASE-T1，并选择主、从或自动PHY配置
  • 使用专为1OOOBASE-T1设计的TE MATEnet连接器
  • 连接两个RAD-SuperMoon可以创建一个active tap，以非常低的延迟时间在两个主机或主机和交换机端口之间复制全双工通信
  • 通过USB3(USB3.1 Gen1, 3.2 Gb/s)接口配置和监控物理寄存器
  • 在条形图上查看网络活动
  • 将AVB音频端点配置为麦克风或侦听器

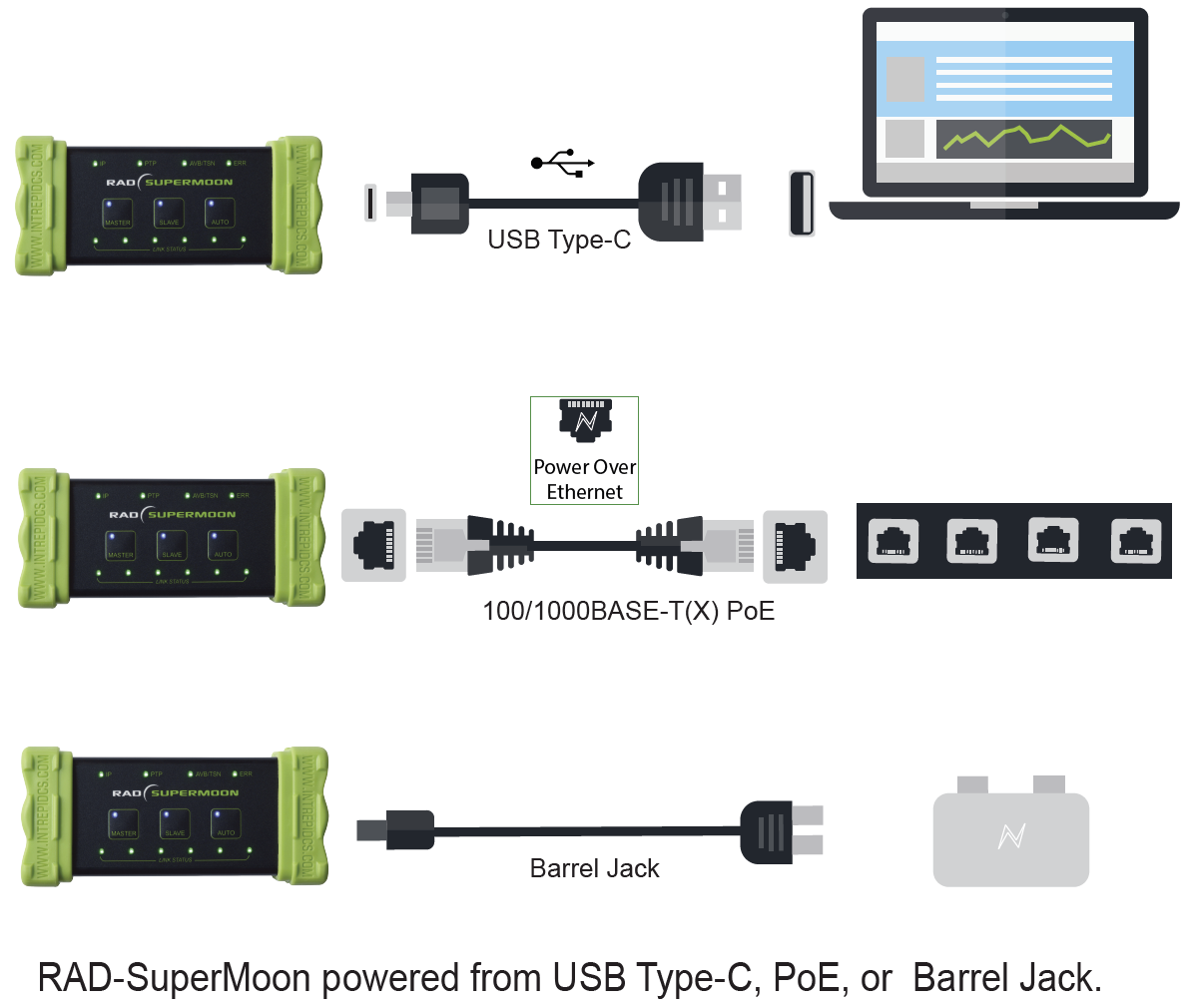

  • 4.5-40V的供电范围，兼容车载电源
  • 加固的USB Type-C连接器

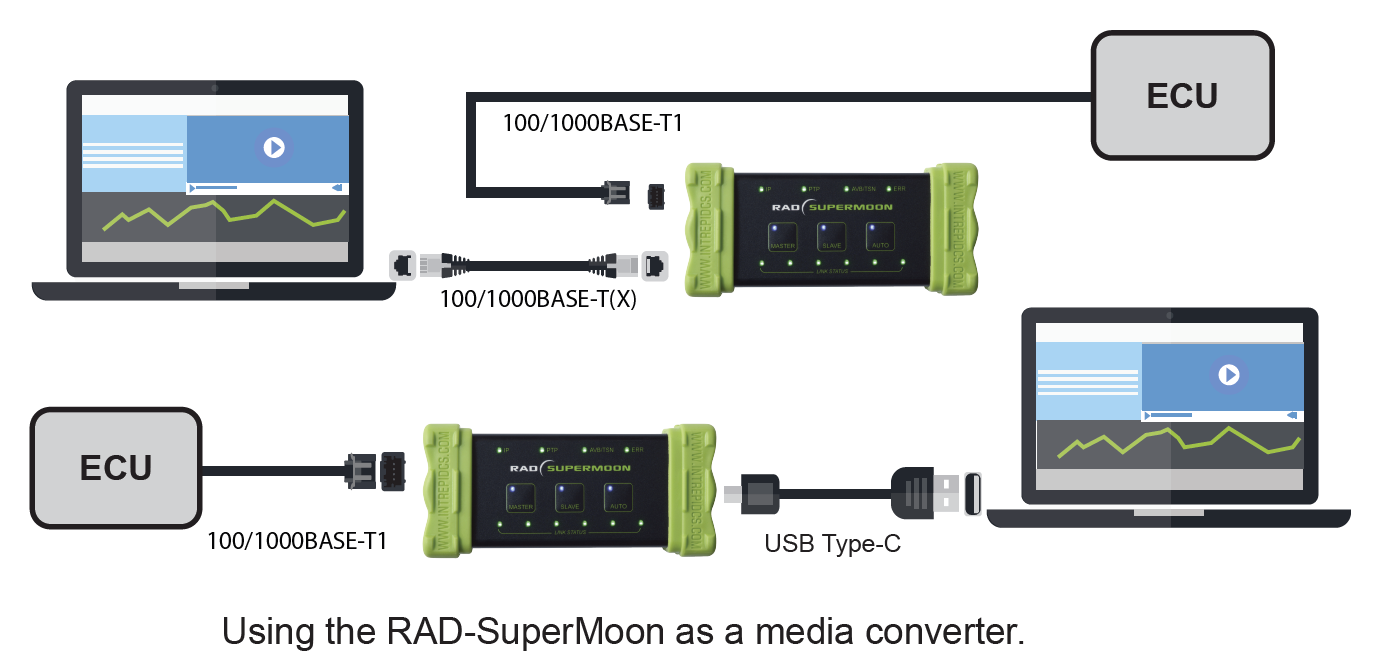

介质转换器模式

RAD-SuperMoon能够作为一个媒质转换器， 使PC能够和100/1OOOBASE-T1 *的ECUs进行数据交互。使之可以仿真节点、执行直接诊断和ECU刷写。
此外，“纯“ 转换器模式禁用报文的封装， 并允许不同比特率媒质连接根据需要进行缓冲。
* 同时支持 BroadR-Reach® 设备

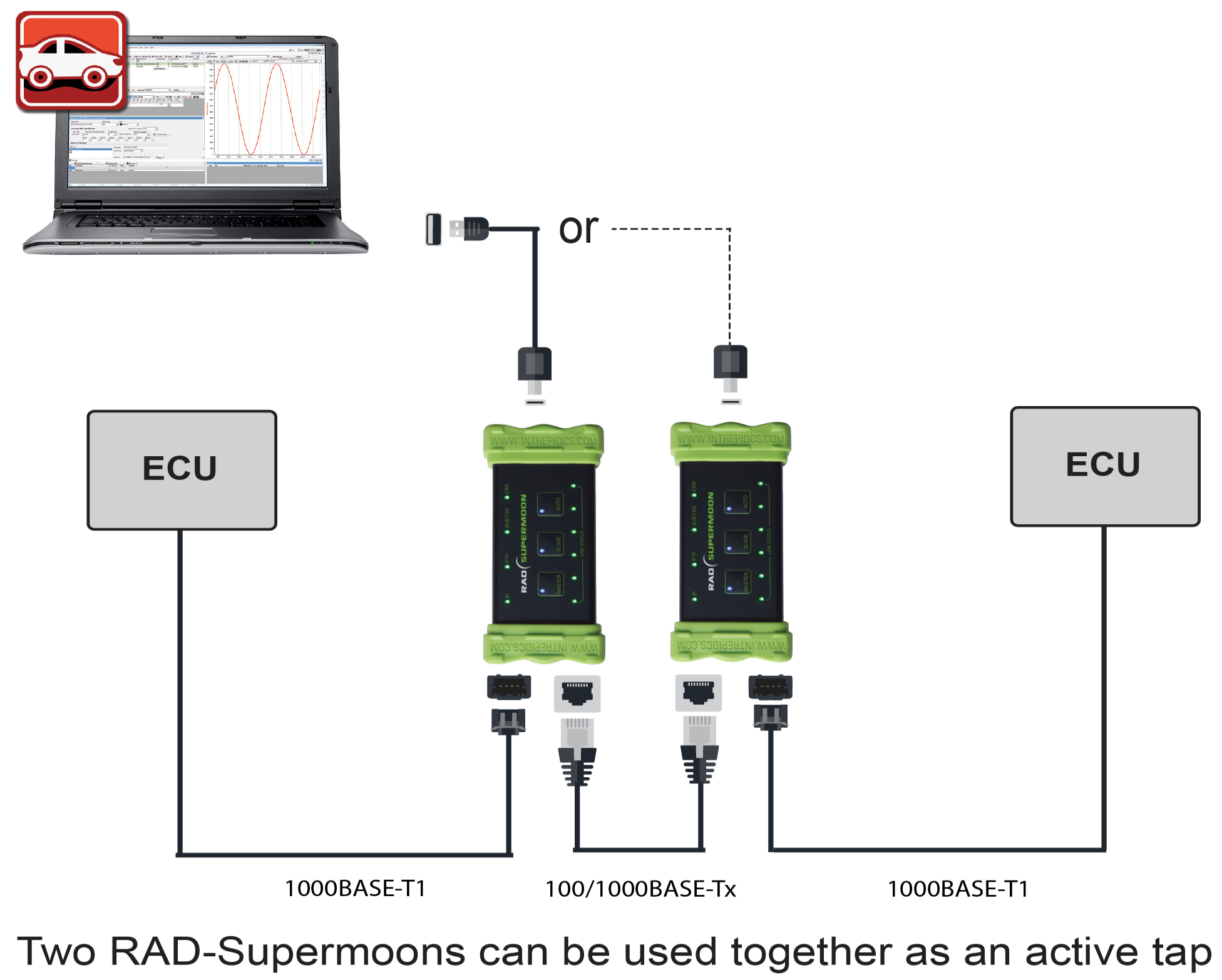

动态探测配置

RAD-SuperMoon的主要用途是作为一个active tap, 介入一对100/1OOOBASE-T1*车载以太网设备但不会产生任何干扰。
它应用于ECU-to-switch或者ECU-to-ECU的连接。来自active tap链路上每台设备的数据流都会转发给另一台设备，确保网络的无缝运行。所有消息的副本会被汇总，并通过RAD-SuperMoon于兆以太网链路发送到PC, 使用功能强大的Vehicle Spy Enterprise软件进行分析。

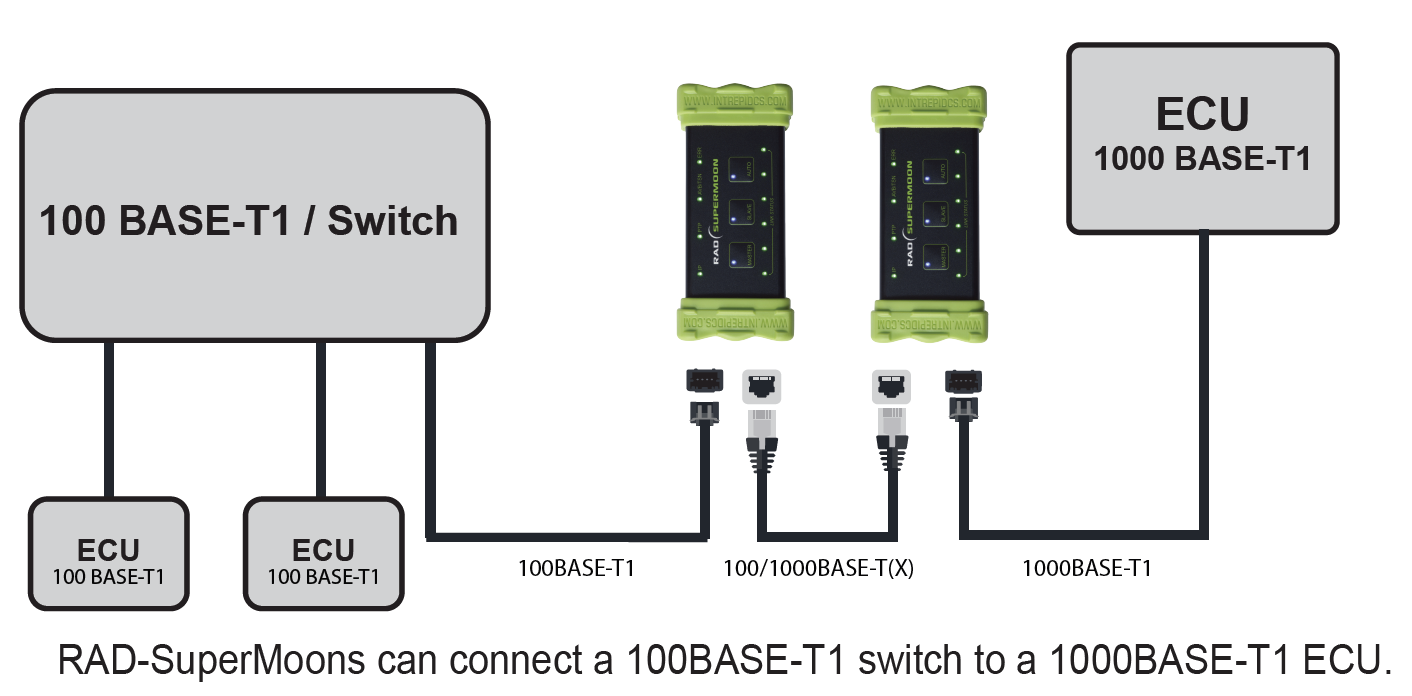

Use RAD-SuperMoons to connect a 100BASE-T1 switch to a 1000BASE-T1 ECU.
