RAD-GALAXY DB-26HD FEMALE BREAKOUT CABLE (DB-26HD FEMALE TO 14X DB-9M + 2X BANANA PLUGS)



概述

这条电缆将 RAD-Galaxy 上的 DB-26HD 母头连接器连接到用于多个 CAN 和 LIN 通道的单独 DB-9M 连接器，另外还有一个用于其他 I/O 的 DB-9M 和两个用于电源的插头。

注意：此电缆不提供HSCAN7 或 AOUT1。

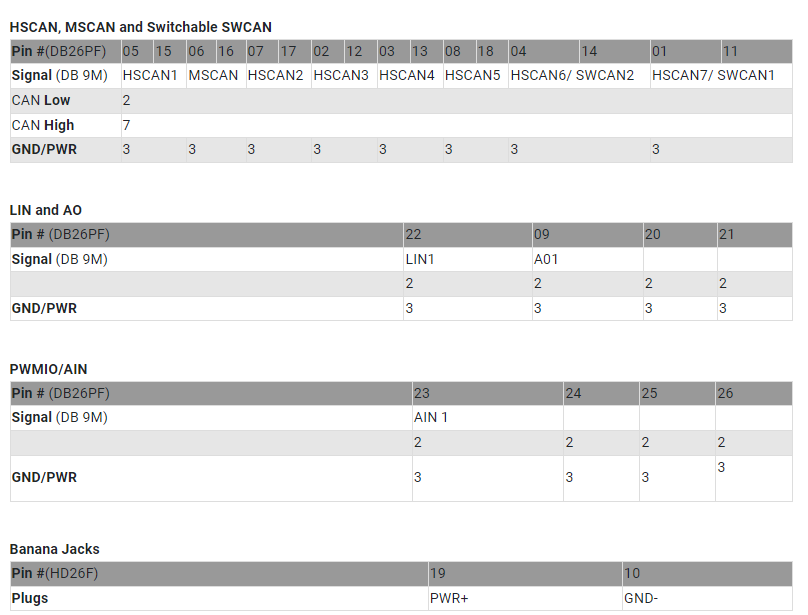

连接器引脚和信号映射
